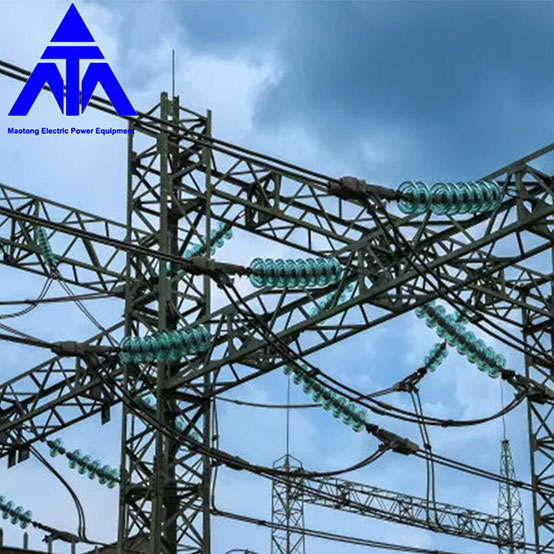

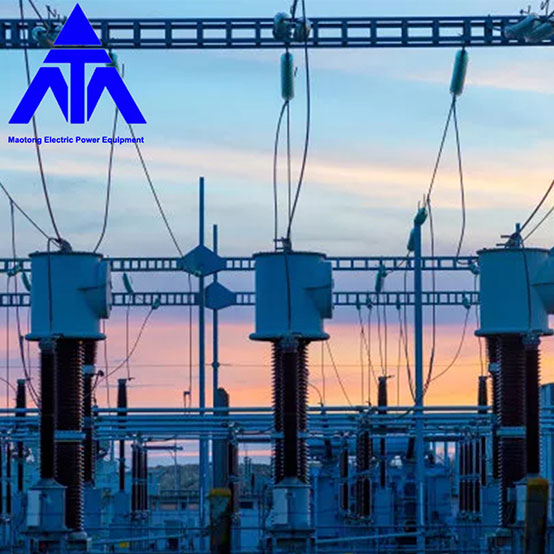

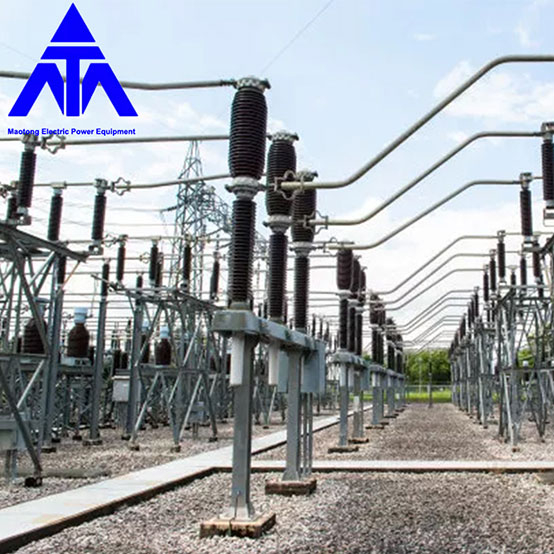

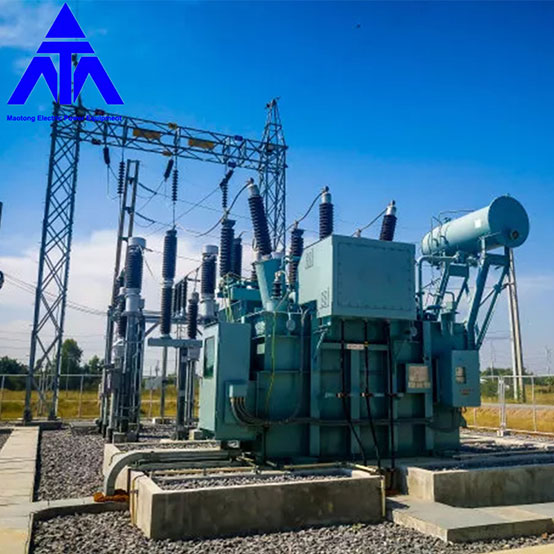

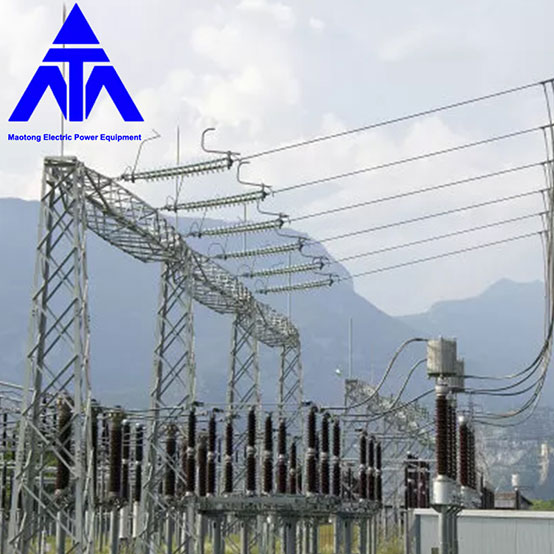

500KV nettstasjonsstruktur Elektrisitetsoverføringslinje

Mao Tong er en ledende Kina 500KV transformatorstasjon struktur Elektrisitet Transmission Line produsenter, leverandører og eksportør. Qingdao Maotong
Intelligent transformatorstasjon

Intelligent transformatorstasjon er oppgradering og utvikling av digital transformatorstasjon. På grunnlag av digital transformatorstasjon, kombinert med behovene til smart grid, er transformatorstasjonens automatiseringsteknologi beriket for å realisere den intelligente nettstasjonsfunksjonen. Design og konstruksjon av intelligent nettstasjon må utføres under bakgrunn av smart grid. Det må oppfylle kravene til bygging og utvikling av smarte nett i vårt land, og gjenspeile egenskapene til smart nettinformasjon, digitalisering, automatisering og samhandling i vårt land.

Intelligent understasjon har følgende funksjonelle egenskaper:

1. Koble hele nettverket tett.

2. Støtt smart strømnett.

3. Intelligente nettstasjoner med høye spenningsnivåer oppfyller kravene til UHV overføringsnett.

4. Intelligent understasjon med middels og lav spenning gir tilgang til distribuert strømforsyning.

5. Fjernvisualisering.

6, utstyr og fasiliteter standardisert design, modulær installasjon.

For å styrke det integrerte styringsnivået for transformatorstasjon og uovervåket transformatorstasjon i sikkerhetsproduksjon, tyverisikring, brannovervåking og andre aspekter, vurderer flere og flere kraftbedrifter å bygge et sentralisert eksternt bildeovervåkingssystem, som fremmer nettverksutvikling av integrert strømovervåking. Med IP digital video kan den overvåke og overvåke relevante data, miljøparametere og bilder for hver transformatorstasjon/stasjon, og direkte forstå og mestre situasjonen til hver transformatorstasjon/stasjon i sanntid, og svare på situasjonen i tide, slik som for å møte behovene til mange regionale nettstasjoner.

Nettstasjon er ganske enkelt et sted hvor spenningen og strømmen transformeres. For å overføre den elektriske energien fra kraftverket til fjernbrukerne, må den elektriske energien forsterkes og føres tilbake til høyspentnettet, og deretter kan spenningen reduseres i henhold til behovene til de nærliggende brukerne. Nettstasjoner har blitt en uunnværlig del av kraftsystemet ved å løfte og senke spenningen og overføre kraft til brukerne.
I løpet av den 100-årige historien med felles utvikling av kraftstasjoner og elektriske kraftsystemer har det skjedd store endringer i byggeplass, spenningsnivå og utstyrsforhold til nettstasjoner.

På byggeplassen til transformatorstasjonen, fra alle de opprinnelige åpne utendørs transformatorstasjonene, dukket det gradvis opp innendørs transformatorstasjoner og noen underjordiske transformatorstasjoner, og arealet til transformatorstasjonen og de opprinnelige åpne utendørs transformatorstasjonene krympet mye.

Når det gjelder spenningsnivå, med utviklingen av kraftteknologi, brukes et lite antall 110kV og 220kV understasjoner som nav understasjon. Smånettsoverføringsmodusen til en 35kV-terminalstasjon har gradvis utviklet seg til en overføringsmodus med stort nett med 1000kV og 500kV UHV-transformatorstasjoner som hub-transformatorstasjoner, og 220kV og 110kV-transmisjonsstasjoner som terminalstasjoner.

Når det gjelder elektrisk utstyr, utviklet primærutstyr fra det originale åpne utendørsutstyret seg gradvis til fullstendig lukket gasskombinasjon (GIS) og semi-lukket gasskombinasjon (HGIS); Sekundære enheter utviklet fra den tidlige transistoren og integrerte kretsbeskyttelse til mikrodatamaskinbeskyttelse.
Strukturdesign og utstyrsutforming av moderne transformatorstasjon bør oppfylle følgende seks krav:

1. Vedlagt 10kV nettstasjon i bunn av bygget trenger ikke deles inn i rom. Transformatorer og høy- og lavspenningskoblinger kan plasseres i samme etasje og i samme rom.

2. Innendørsoppsettet til transformatorstasjonen bør være kompakt og rimelig for å lette drift, vedlikehold, testing og inspeksjon av driftspersonellet. Installasjonsposisjonen til bryterskapet bør oppfylle kravene til minimum kanalbredde, og ta behørig hensyn til kravene til utvikling og utvidelse;

3. Plasseringen av hvert selskapsrom i nettstasjonen bør være rasjonelt tilrettelagt. Høyspentfordelingsrommet ligger i tilknytning til høyspentkondensatorrommet, og lavspentfordelingsrommet ligger i tilknytning til transformatorrommet.

4. Fasilitetene til høy- og lavspenningsfordelingsrommet skal oppfylle kravene til sikkerhet og brannforebygging, og brennbare materialer er ikke tillatt å bruke i stasjonsdekorasjonen;

5. Dørene til høy- og lavspenningsfordelingsrommet, kondensatorrommet og transformatorrommet skal åpnes utover, og dørene til de tilstøtende to distribusjonsrommene skal åpnes toveis;

6. Høy- og lavspenningsfordelingsrommet, kondensatorrommet, transformatorrommet og hovedkontrollrommet bør utstyres med fasiliteter for å hindre regn, snø, slanger, rotter og annen inntreden gjennom dør, vindu og kabelgrøft.
