66kv 120kv 220kv Varmgalvanisert Elkrafttårn

Power Tower introduksjon:

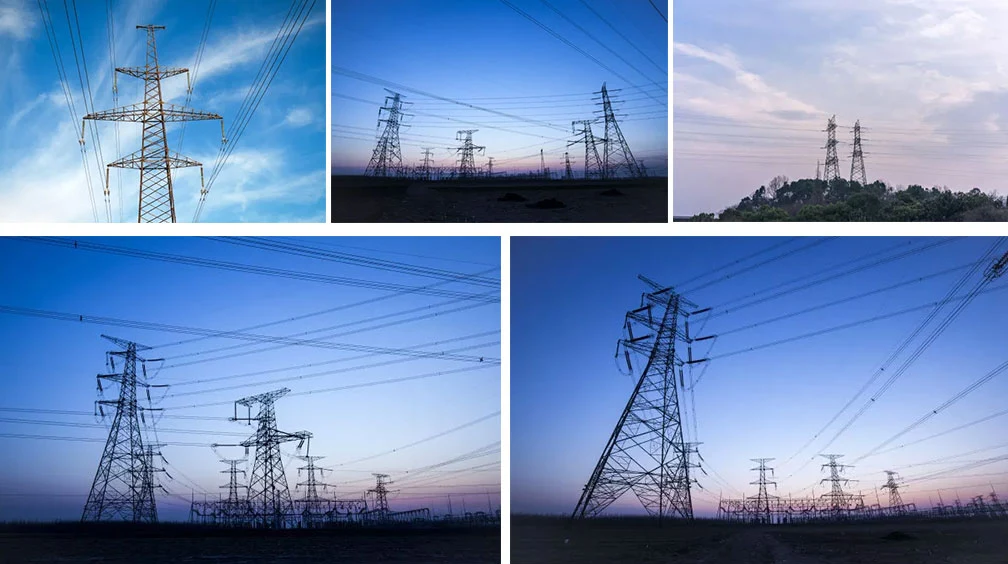

Krafttårnet er en trapesformet eller trekantet tårnkonstruksjon med en høyde på 25-40 meter. Det er en stålrammekonstruksjon. Krafttårn bygges for det meste i nærheten av kraftverk og distribusjonsstasjoner i feltet. De er viktige anlegg i kraftsektoren, kan luftledninger og spille en rolle som beskyttelse og støtte. Design, produksjon, installasjon, vedlikehold og kvalitetskontroll av krafttårn er viktige garantier for drift og utvikling av moderne kraftsystem.

Tårnklassifisering:

1. Høyspentlinjetårn er delt inn i tangenttårn og spenningstårn. Hjørnetårn er et slags spenningstårn, og cathead-tårnet er et slags tangenttårn.

2. I likhet med tangenttårnet er isolatoren et vertikalt hengende kattehodetårn, strekktårnet, og isolatoren er horisontal, som brukes til å forhindre at løkketårnet faller, linjevending osv.

3. Spenningen avhenger av antall isolatorer, 1-2 stk: 10KV, 3-5 stk, 35KV, 7 stk 110KV, 14-16 stk 220KV, 28 stk 500KV. Hvis du ser flere, trenger du ikke telle dem. Du kan se lengden omtrent.
Den er delt inn i:

4. Fem typer vinbeger, kattehode, topptype, tørrtype og fattype

5. Det kan deles inn i spenningstårn, tangenttårn, vinkeltårn, transposisjonstårn (erstatter lederfaseposisjonstårn), terminaltårn og kryssende tårn i henhold til formålet.

Krav til 66kv 120kv 220kv varmgalvanisert elektrisk krafttårn:

Størrelsen og spennvidden på tårnet må oppfylle kretskravene: den nødvendige lille sikkerhetsavstanden bør holdes mellom lederen og bakken, bygninger, trær, jernbaner, motorveier, elver og andre luftledninger, mellom leder og leder, mellom konduktøren og lynavlederen. Lynavlederens beskyttelsesvinkel mot lederen og den horisontale lille avstanden mellom to lynavledere ved bruk av doble lynavledere skal oppfylle gjeldende forskrifter.

Laste:

Transmisjonsledningstårnet bærer hovedsakelig vindlast, islast, linjespenning, egenlast, vekten av personell og verktøy under installasjon eller vedlikehold, samt belastningen av brutt linje og seismisk handling. Den rimelige kombinasjonen av disse lastene under ulike meteorologiske forhold skal vurderes i prosjekteringen. Egenlasten inkluderer vekten av tårnet, linen, beslagene, isolatoren, den resulterende vinkelkraften til linen og den ubalanserte spenningen langs linen. Ulike land har ulike regler for bruddlasten når det gjelder antall brudd på ledninger (vanligvis unntatt samtidig brudd av ledere og lynavledere), størrelsen på bruddspenningen og de meteorologiske forholdene under bruddet.

Tårnet er generelt forenklet til statisk analyse. For dynamiske belastninger som vind, brutt linje og jordskjelv, vurderes den dynamiske handlingen vanligvis ved å multiplisere henholdsvis vindvibrasjonskoeffisienten, bruttlinjepåvirkningskoeffisienten og seismisk kraftresponskoeffisient på grunnlag av statisk analyse.
